HPP51
规格书下载

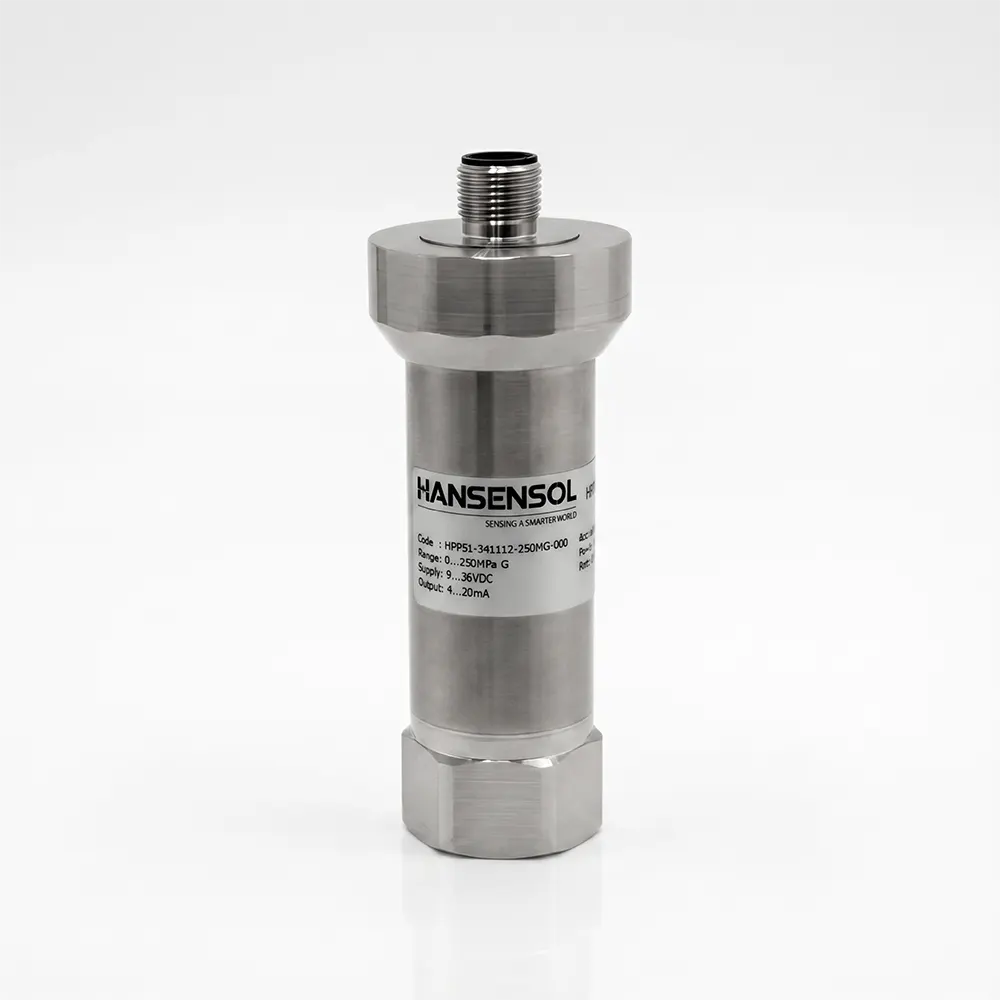

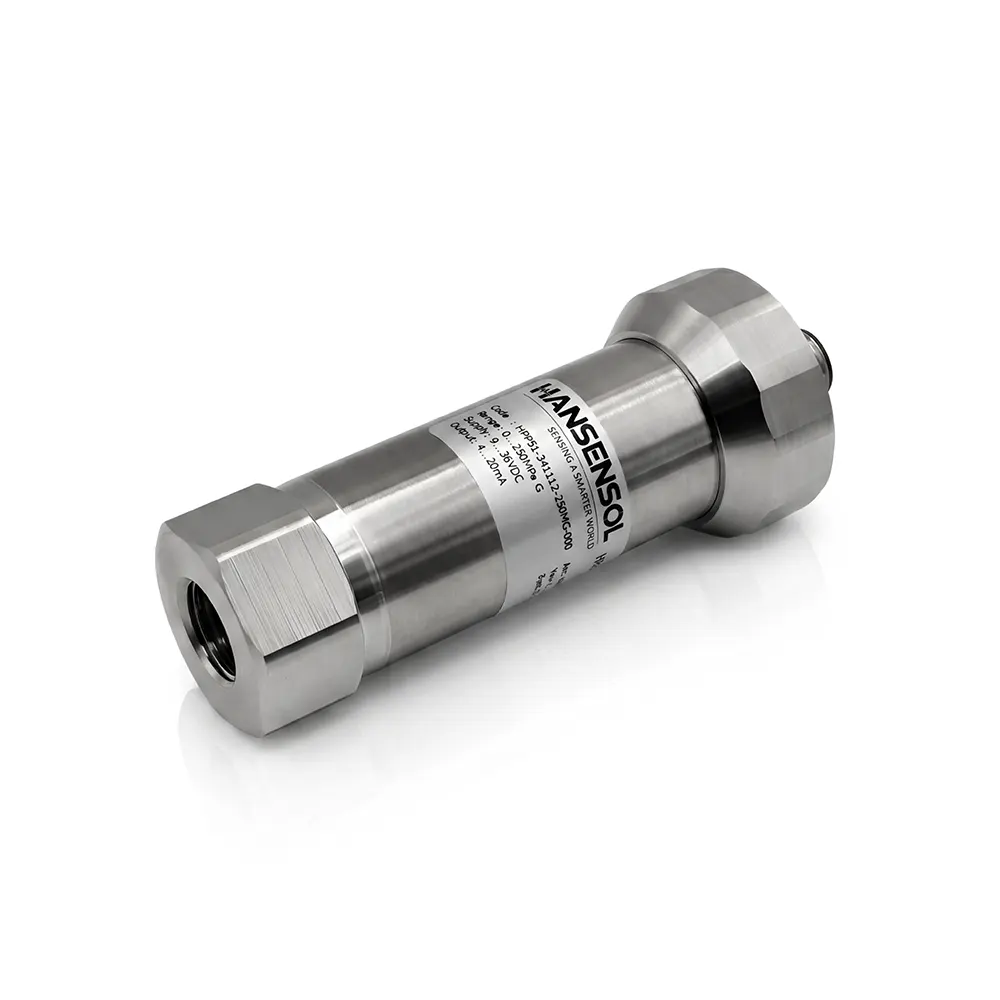

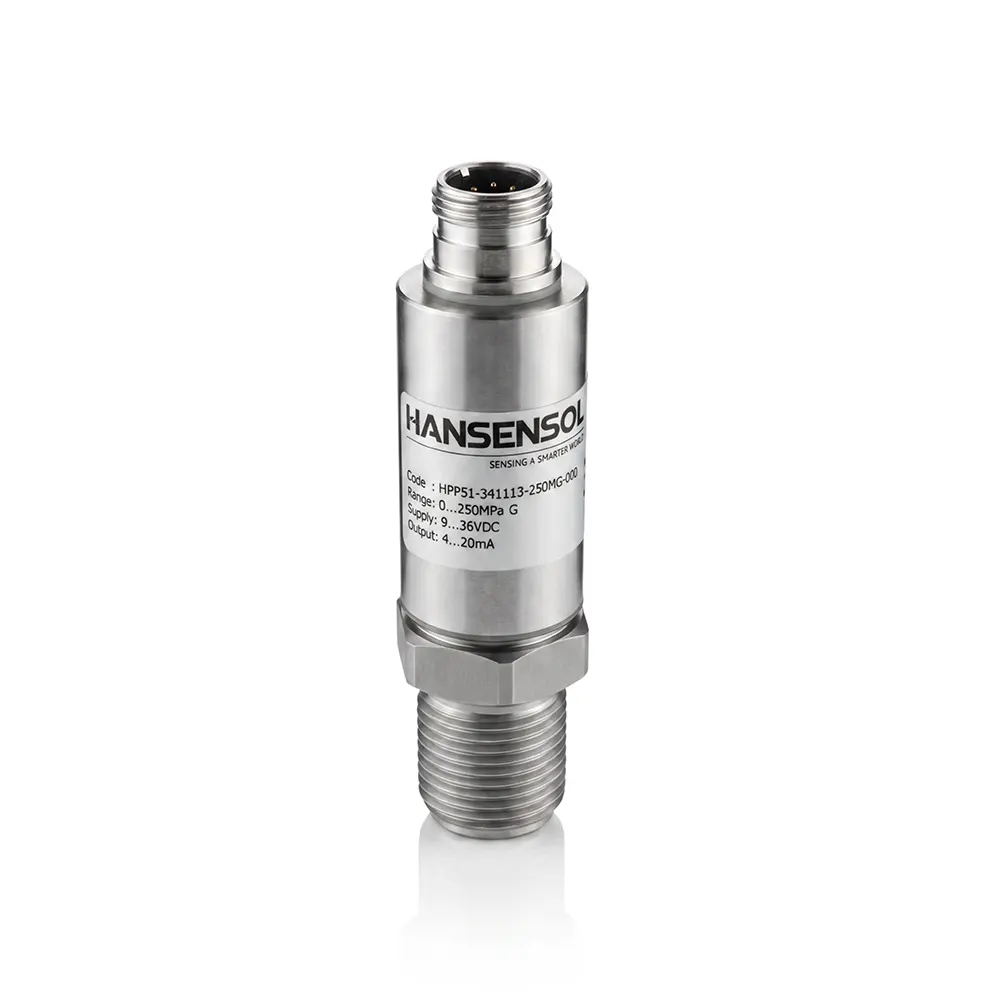

超高压应用压力传感器
HPP51系列采用先进的金属应变与MEMS硅应变技术，核心感压元件选用进口17-4PH或316L材质，一体化压力腔体无焊缝，确保在最高达1000MPa的压力下依然安全稳定。
其精度最高可达±0.1%FS（<250MPa），综合误差控制在±1%FS以内，⻓期稳定性优于±0.25%FS/年，满足超高动态测量场景对数据准确性的严苛要求。
HPP51系列采用先进的金属应变与MEMS硅应变技术，核心感压元件选用进口17-4PH或316L材质，一体化压力腔体无焊缝，确保在最高达1000MPa的压力下依然安全稳定。
其精度最高可达±0.1%FS（<250MPa），综合误差控制在±1%FS以内，⻓期稳定性优于±0.25%FS/年，满足超高动态测量场景对数据准确性的严苛要求。
HPP51支持4-20mA、0-5V、0-10V及比例电压等多种输出信号，并提供电缆、M12、赫斯曼等电气连接方式，以及M16×1.5,M20×1.5, 9/16-18UNF等过程接口，便于用户灵活配置与快速集成。
无论是替代进口品牌的超高压应用，还是升级现有测量系统，HP5100系列均能以卓越的性价比和可靠性成为您的理想选择。
精度 * <250MPa
|
≤±0.10%典型值，≤±0.25%最大 ≤±0.25%典型值，≤±0.5%最大 ≤±0.50%典型值，≤±1.0%最大 ≤±0.75%典型值，≤±1.5%最大 |
| 稳定性 (1 年) | ≤0.25%FS |
| 压力循环 | |
| 过载压力 | 2X (最大 15k Bar） |
| 破坏压力 | 3X (最大 15k Bar） |
* 备注：精度涵盖非线性、迟滞和不可重复性，25℃下测量
| 工作温度 | -20…125℃ |
| 介质温度 | -20…125℃ |
| 存储温度 | -40…125℃ |
| 补偿温度 | 0…70℃ |
| 热零点漂移 |
≤±1%FS典型值 |
| 热满量程漂移 |
≤±1%FS典型值 |
| 绝缘度 (信号线相对壳体) | 100 MΩ@250VDC |
| EMI/RFI 防护 | 是 |
| IP 防护等级 | >IP65 |
| 振动 | ±20g，1Hz~200Hz |
| 冲击 | 50g，11msec，1/2sine |
* IIP防护等级因所选电气接口而异。详情请联系我们。
*仅当电气连接器接妥并具备相应防护等级时，IP防护等级方适用。
| 接液材质 | 17-4PH+316L / 或 全316L |
| 外壳材质 | 316L |
| 输出信号 | 4~20mA |
| 供电电压 | 9~36V |
| 工作电流 | <10mA |
| 负载范围 | 0~1350Ω |
| 响应时间 | <3ms（无阻尼） |
| 零点误差 | ≤±0.5%典型值 |
| 满量程输出误差 | ≤±0.5%FS 典型值 |
| 输出 | 0-5V, 1-5V, 1-6V, 0-10V |
| 供电 | 13~36V |
| 电流消耗 | <10mA |
| 输出负载 | >100kΩ |
| 响应时间 | <2ms（无阻尼） |
| 零点误差 | ≤±0.5%典型值 |
| 满量程输出误差 | ≤ ±0.5% FS典型值 |
| 输出 | 0.5-4.5V 比例输出 |
| 供电 | 5V |
| 电流消耗 | <10mA |
| 输出负载 | >100kΩ |
| 响应时间 | <2ms（无阻尼） |
| 零点误差 | ≤±0.5%典型值 |
| 满量程输出误差 | ≤ ±0.5% FS典型值 |
| 输出 | 0.5-2.5V 等比例 |
| 供电 | 3-5VDC |
| 电流消耗 | ＜3 mA |
| 输出负载 | >100kΩ |
| 响应时间 | <2ms（无阻尼） |
| 零点误差 | ≤±0.5%典型值 |
| 满量程输出误差 | ≤ ±0.5%FS 典型值 |
