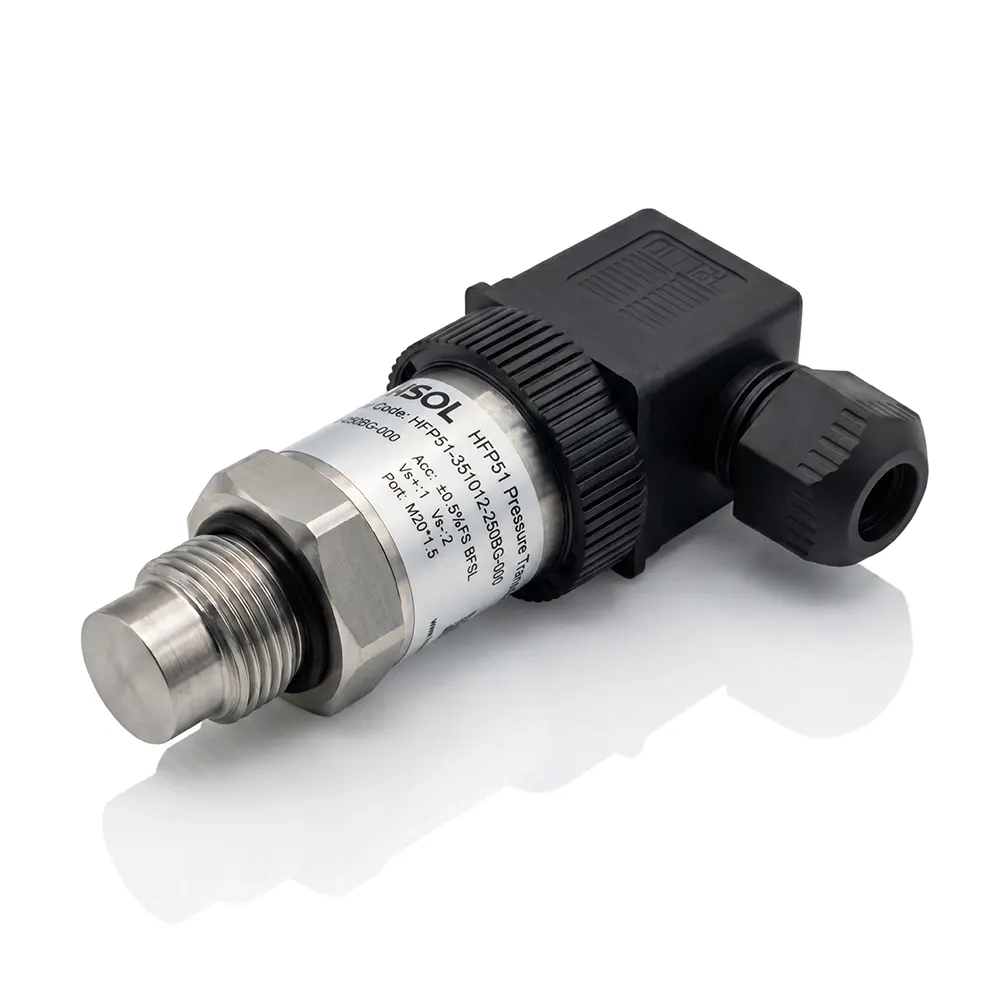

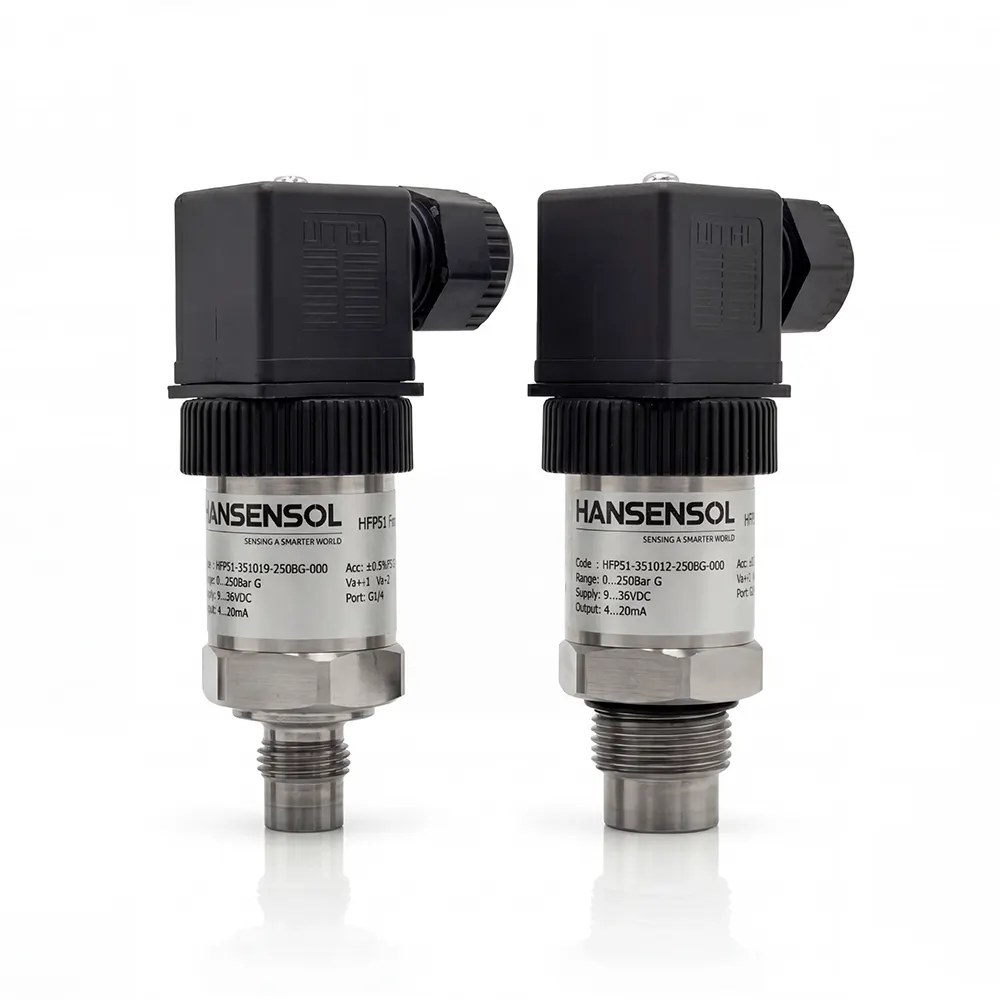

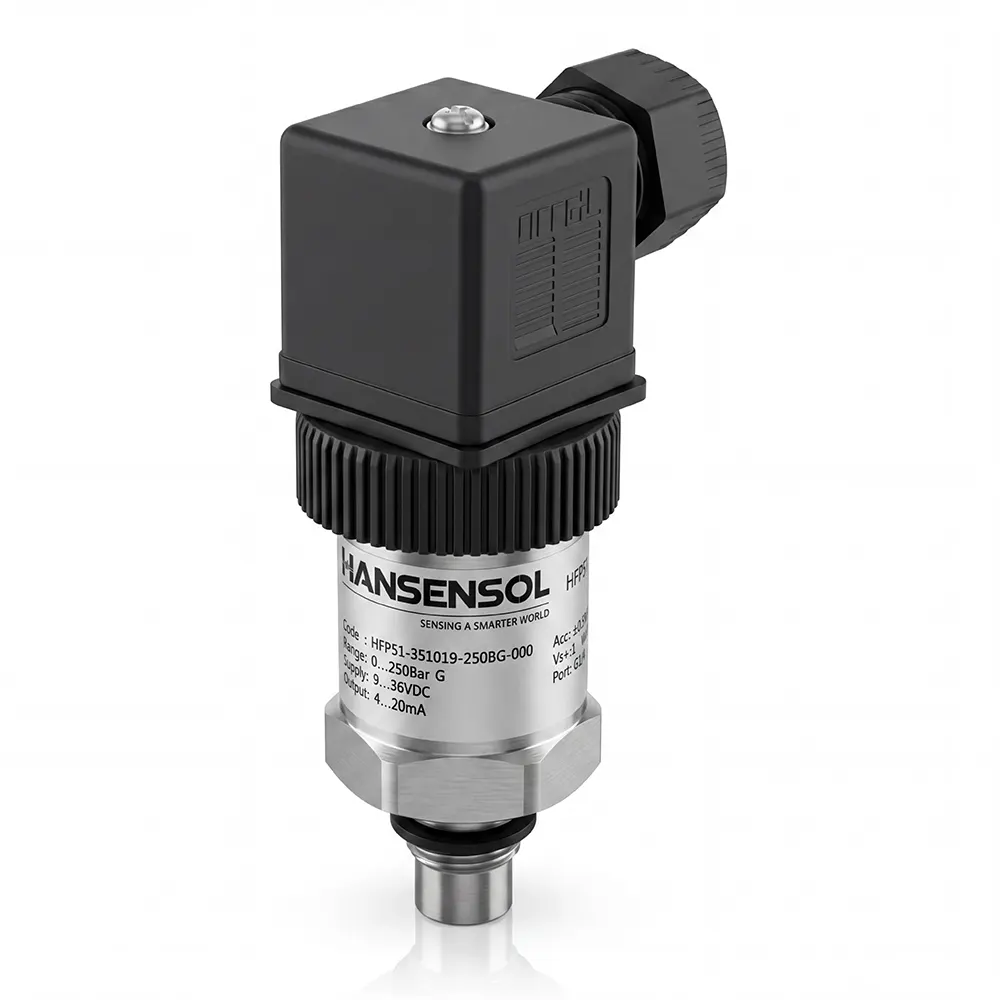

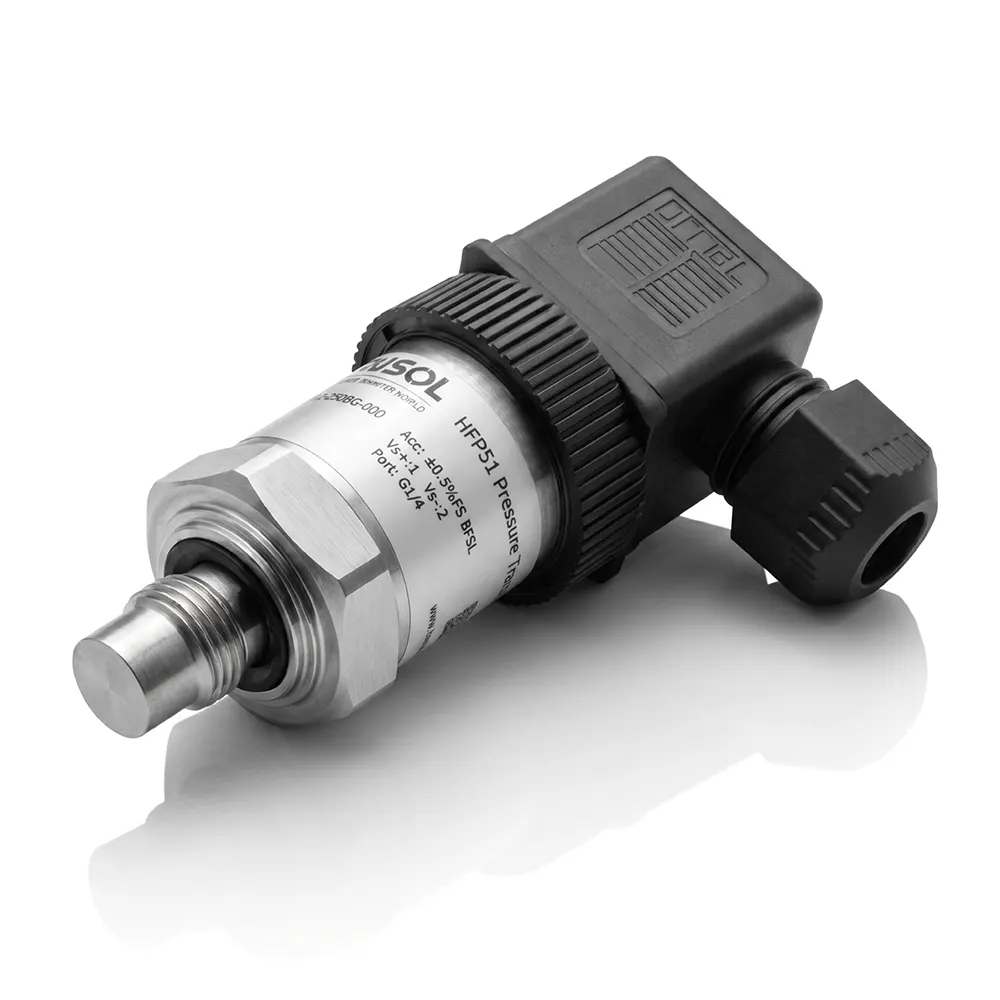

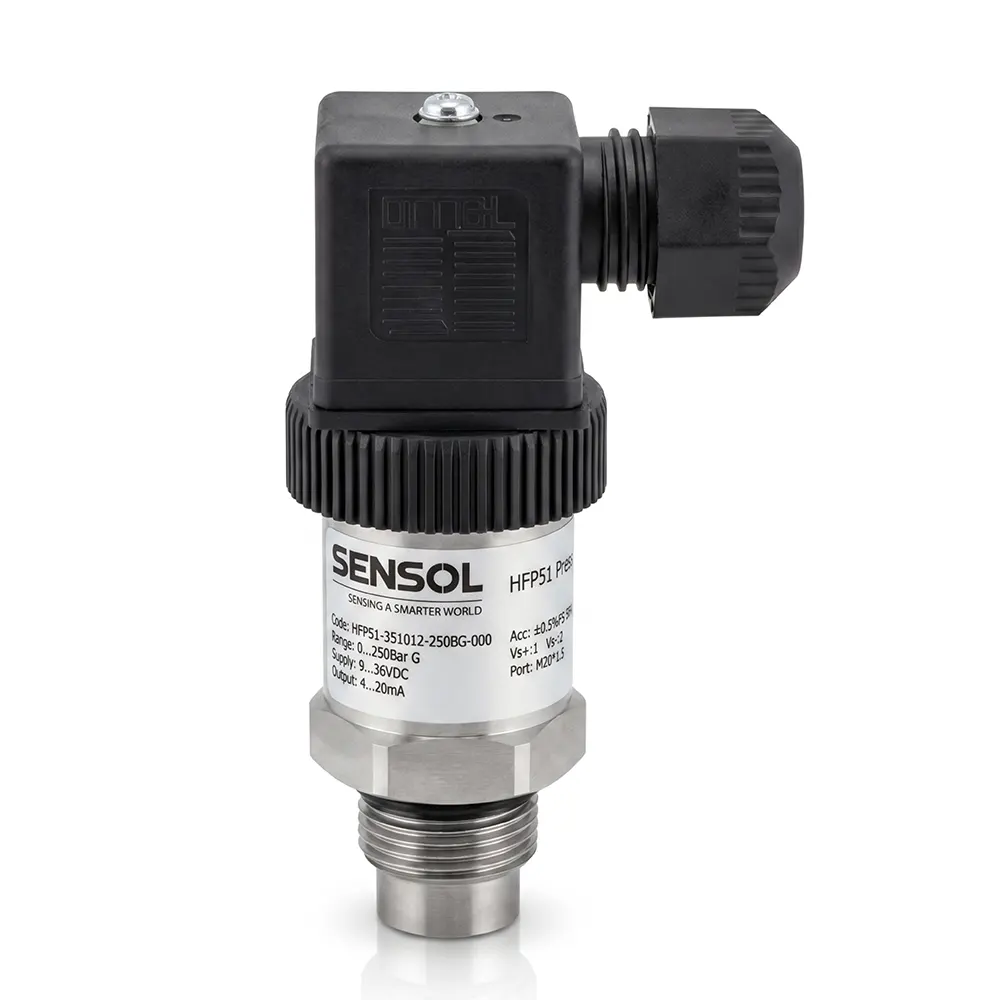

HFP51系列应变式硬平膜压力传感器，集成了当前行业内领先的⻬平膜设计与⽆腔结构，膜片与过程接口⻬平，从根本上解决了高黏度、含颗粒或易结晶介质的堵塞与残留问题，采用高强度特种不锈钢感压膜片，传感器具备优异的抗冲击、耐冲刷及抗腐蚀能力，适用于泥浆、原油、⻝品、制药等苛刻工况。
进一步搭载了专用ASIC放大电路，通过对微弱应变信号进行低噪声、高线性度的精密调理与温度补偿，显著提升了传感器在全工作温区内的输出稳定性。同时，优化后的贴片、烧结与封装工艺有效减小了蠕变与迟滞，使非线性精度可达±0.25%FS，⻓期稳定性优于0.25%FS/年。
HFP51硬平膜压力传感器是面向坚固性与可靠性要求极高的工业应用的理想解决方案。您可根据实际需求自由选择多种螺纹连接尺寸、最高达 1000 bar 的压力范围、多样化的电气连接方式（包括内置电缆或连接器）、确保兼容性的浸湿材料，以及各类输出信号。
精度 * > 5.0MPa |
≤±0.25%FS BSFL ≤± 0.5%FS BSFL |
| 稳定性 (1 年) | ≤0.25%FS |
| 压力循环 | |
| 过载压力 | 1.5X |
| 破坏压力 | 2X (最大 15k psi） |
* 备注：精度涵盖非线性、迟滞和不可重复性，25℃下测
| 工作温度 | -20…120℃ |
| 介质温度 | -20…120℃ |
| 存储温度 | -40…120℃ |
| 补偿温度 | -10…70℃ |
| 热零点漂移 > 5.0MPa 热零点漂移 < 5.0MPa |
≤±0.5%FS典型值，±1%最大 ≤±1%FS典型值，±1.5%最大 |
| 热满量程漂移 > 5.0MPa 热满量程漂移 < 5.0MPa |
≤±0.5%FS典型值，±1%最d大 ≤±1%FS典型值，±1.5%最大 |
| 绝缘度 (信号线相对壳体) | 1000 MΩ@500VDC |
| EMI/RFI 防护 | 是 |
| IP 防护等级 | >IP65 |
| 振动 | ±20g，1Hz~200Hz |
| 冲击 | 50g，11msec，1/2sine |
* IIP防护等级因所选电气接口而异。详情请联系我们。
*仅当电气连接器接妥并具备相应防护等级时，IP防护等级方适用。
| 输出信号 | 4~20mA |
| 供电电压 | 9~36V |
| 工作电流 | <10mA |
| 负载范围 | 0~1350Ω |
| 响应时间 | <3ms（无阻尼） |
| 零点误差 | ≤±0.5%（典型值） |
| 满量程输出误差 | ≤±0.5%FS典型值，±1%最大 |
| 输出 | 0-5V, 1-5V, 1-6V, 0-10V |
| 供电 | 13~36V |
| 电流消耗 | <10mA |
| 输出负载 | >100kΩ |
| 响应时间 | <2ms（无阻尼） |
| 零点误差 | ≤±0.5%（典型值） |
| 满量程输出误差 | ≤±0.5%FS典型值，±1%最大 |
| 输出 | 0.5-4.5V 比例输出 |
| 供电 | 5V |
| 电流消耗 | <10mA |
| 输出负载 | >100kΩ |
| 响应时间 | <2ms（无阻尼） |
| 零点误差 | ≤±0.5%（典型值） |
| 满量程输出误差 | ≤±0.5%FS典型值，±1%最大 |
| 输出 | 0.5-2.5V 等比例 |
| 供电 | 3-5VDC |
| 电流消耗 | ＜3 mA |
| 输出负载 | >100kΩ |
| 响应时间 | <2ms（无阻尼） |
| 零点误差 | ≤±0.5%（典型值） |
| 满量程输出误差 | ≤±0.5%FS典型值，±1%最大 |
