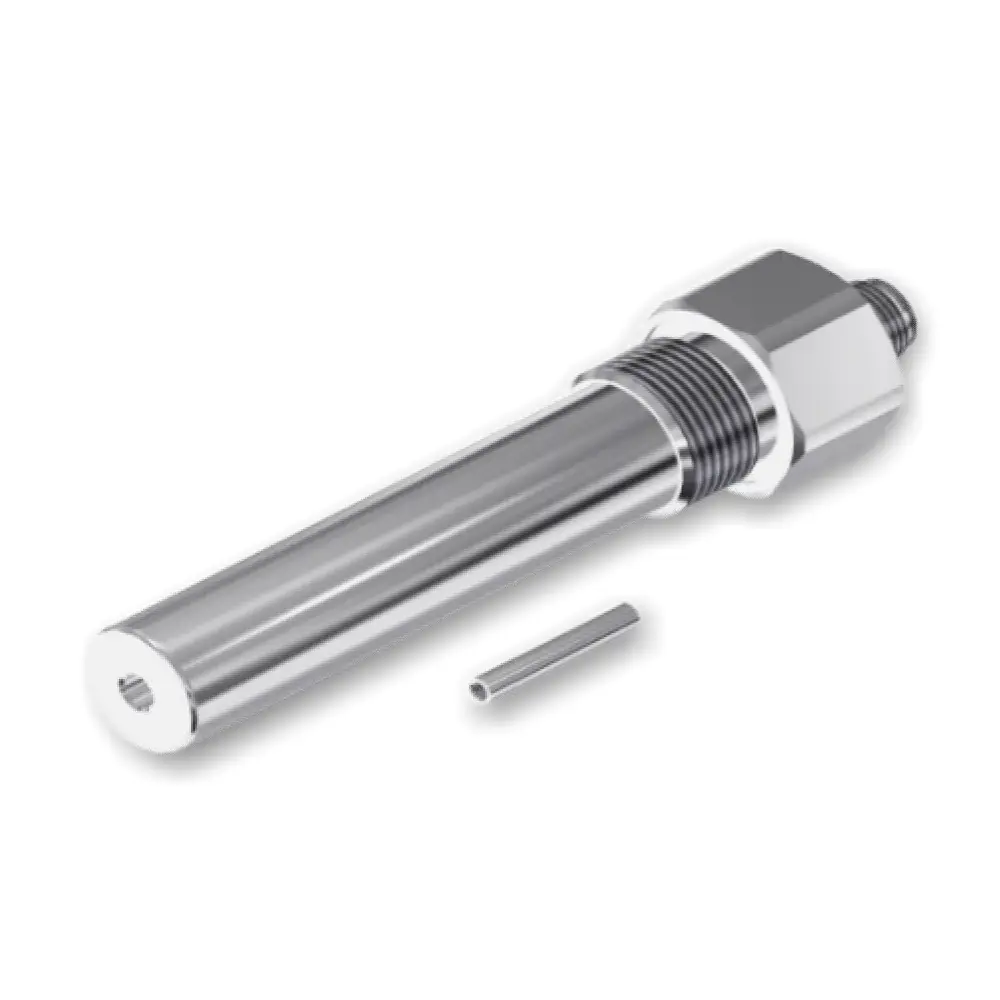

HD-HP190 DC系列高压型LVDT专为液压及高压环境设计，采用全密封不锈钢结构，可承受50MPa工作压力。传感器直径19mm，自带M22×1.5安装螺纹及ED密封圈，安装便捷且密封可靠。分体式铁芯连杆设计便于现场装配与调整。提供12.7mm、15mm、20mm、30mm、40mm、50mm等多种行程（可定制）。
双屏蔽层有效抵御电磁干扰，创新绕线设计使产品⻓度更短。精度<0.3%，重复性<0.1%，支持多种直流输出信号（0‑5V、0‑10V、±5V、±10V、4‑20mA）。适用于液压执行器、液压容器、电磁阀、液压油缸等严苛应用
| 产品选型 | 位移量程 mm |
|---|---|
| HD-HP190-127-XX | 12.7 |
| HD-HP190-150-XX | 15 |
| HD-HP190-200-XX | 20 |
| HD-HP190-300-XX | 30 |
| HD-HP190-400-XX | 40 |
| HD-HP190-500-XX | 50 |
说明：
除非另有说明，所有数值均为标称值，尺寸以毫米为单位；
FR: :全范围是行程范围，端到端;FR=S为0到S行程范围；
FSO :量程末端测量输出的最大绝对值。
| 供电电源 | ±15VDC / 13~28VDC |
| 输出信号 | ±5V/±10V / 0-5V/0-10V/2-10V/4-20mA |
| 线性精度 | ＜0.3% |
| 重复性 | ＜0.1% |
| 工作温度 | -20℃~85℃ |
| 温度系数 | ＜0.015%/℃ |
| 结构形式 | 分体式结构 |
| 出线方式 | M12 连接器和电缆线 |
| 冲击 | 1000g@11 毫秒 |
| 振动 | 20g@2000Hz |
| 工作压力 | 50MPa |
