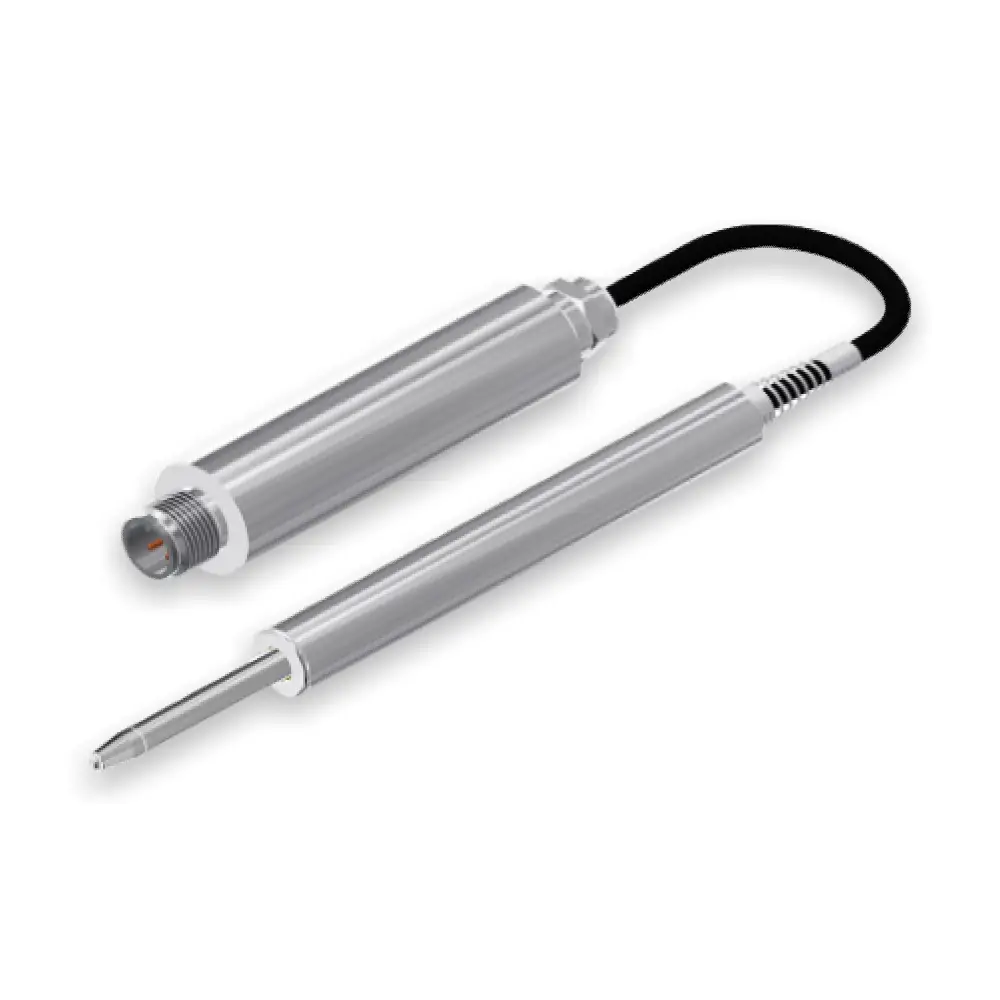

HD-T120 DC系列回弹式直线位移传感器为高精度直流输出spring‑loaded LVDT，具有优异的线性度（<0.25%）、出色的重复性（<0.1%）以及无限分辨率。传感器采用全不锈钢结构，直径12mm，防护等级IP65，适合工业现场及精密测量应用。提供10mm、15mm、20mm、25mm、30mm、50mm等多种标准行程，并可定制。
该系列采用精密线性轴承回弹机构、精密珩磨测轴与淬火加硬测头，确保运动丝滑无卡顿，使用寿命超过1000万次。内置屏蔽层有效防护电磁干扰，支持多种直流输出信号（0‑5V、0‑10V、±5V、±10V、4‑20mA），广泛应用于精密尺寸测量、零部件在线检测、高重复性比对及压力容器变形监测。
| 产品选型 | 位移量程 mm |
| SD-T120-100-XX | 10 |
| SD-T120-150-XX | 15 |
| SD-T120-200-XX | 20 |
| SD-T120-250-XX | 25 |
| SD-T120-300-XX | 30 |
| SD-T120-500-XX | 50 |
说明：
除非另有说明，所有数值均为标称值，尺寸以毫米为单位；
FR: :全范围是行程范围，端到端;FR=S为0到S行程范围；
FSO :量程末端测量输出的最大绝对值。
| 供电电源 | ±15VDC | 13~28VDC |
| 输出信号 | ±5V/±10V | 0-5V/0-10V/2-10V/4-20mA |
| 线性精度 | 精密型＜0.25% | |
| 重复性 | ＜0.1% | |
| 工作温度 | -20℃~85℃ | |
| 温度系数 | ＜0.01%/℃ | |
| 结构形式 | 回弹式 | |
| 出线方式 | 6 芯铁氟龙电缆线或导线 | |
| 冲击 | 1000g@11 毫秒 | |
| 振动 | 20g@2000Hz | |
| 产品寿命 | 不小于 1000 万次 | |
| 回弹力 | 70g±20%@行程中点位置 | |
| 机械响应 | 10Hz~200Hz@20℃ | |
| 防护等级 | IP65 | |
