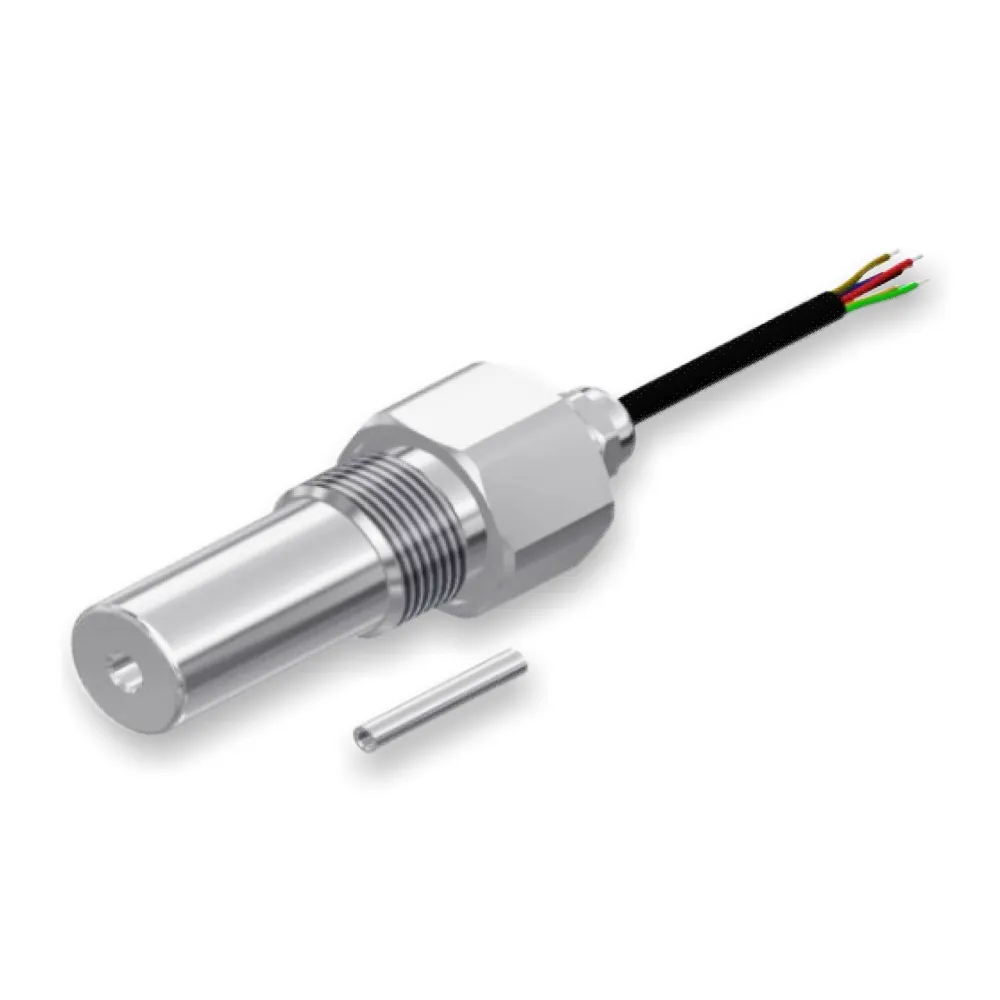

HD-HP190 AC系列高压型直线位移传感器LVDT专为液压及高压环境设计，全密封不锈钢结构，可承受50MPa工作压力。传感器直径19mm，自带M22×1.5安装螺纹及ED密封圈，安装便捷且密封可靠。分离式铁芯连杆设计便于现场装配。提供12.7mm、15mm、20mm、30mm、40mm、50mm等多种行程（可定制）。
双屏蔽层有效抵御电磁干扰，创新绕线设计使产品⻓度更短。精度<0.3%FS，重复性<0.1%，工作温度范围-50℃至+155℃（可选高温型至+240℃）。适用于液压执行器、液压容器、电磁阀、液压油缸等严苛应用。
| 产品选型 | 位移量程 mm | 灵敏度 mV/V/mm |
|---|---|---|
| HD-HP190-127-AC | 12.7 | 75 |
| HD-HP190-150-AC | 15 | 60 |
| HD-HP190-200-AC | 20 | 50 |
| HD-HP190-300-AC | 30 | 32 |
| HD-HP190-400-AC | 40 | 25 |
| HD-HP190-500-AC | 50 | 20 |
说明：
除非另有说明，所有数值均为标称值，尺寸以毫米为单位；
FR: :全范围是行程范围，端到端;FR=S为0到S行程范围；
FSO :量程末端测量输出的最大绝对值。
| 供电电源 | 3 V rms (1~7V rms 可选) |
| 供电频率 | 2.5KHz (400~10KHz 可选) |
| 零位电压 | ＜20mV |
| 线性精度 | ＜0.3% |
| 重复性 | ＜0.1% |
| 工作温度 | 普通型：-50℃~+155℃ 高温型：-50℃~+240℃ |
| 温度系数 | ＜0.015%FS/℃ |
| 结构形式 | 分体式结构 |
| 出线方式 | 铁氟龙电缆线或导线 |
| 冲击 | 1000g@11 毫秒 |
| 振动 | 20g@2000Hz |
| 工作压力 | 50MPa |
