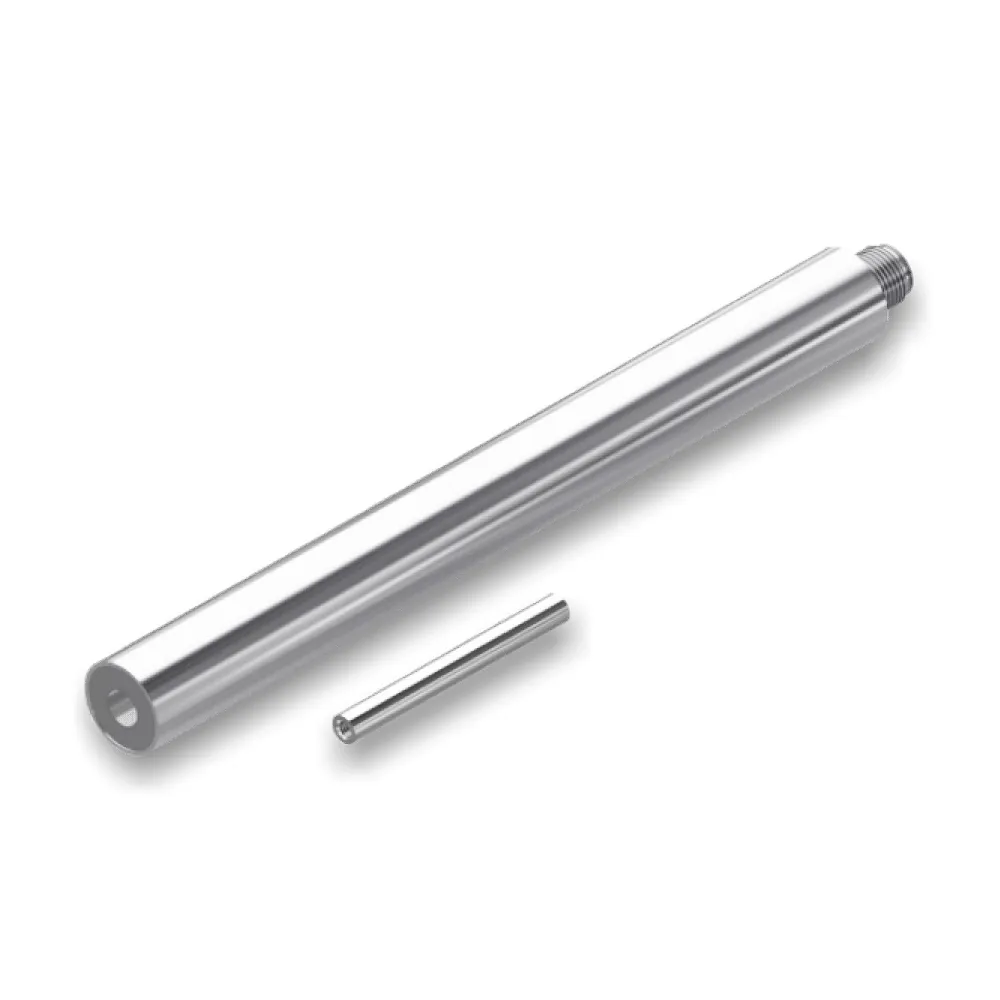

HD-190-DC系列通用型直流 LVDT专为工业位移测量与位置反馈应用而设计，量程覆盖20mm至500mm（可定制），满足从一般工业到重型设备的广泛需求。传感器采用19mm直径不锈钢外壳，分体式铁芯与线圈结构，便于安装与维护。线性精度<0.25%，重复性<0.1%，工作温度范围-20℃至85℃。双层屏蔽设计有效抵御电磁及静电干扰，创新绕线结构使产品更为紧凑。支持多种直流输出信号（0‑5V、0‑10V、±5V、±10V、4‑20mA），可直接连接PLC或数据采集系统。
适用于汽轮机、液压油缸、油压机、加工机床、材料试验机、冶金及矿山机械等严苛工业环境。
| 产品选型 | 位移量程 mm |
|---|---|
| HD-190-200-XX | 20 |
| HD-190-300-XX | 30 |
| HD-190-500-XX | 50 |
| HD-190-1000-XX | 100 |
| HD-190-1500-XX | 150 |
| HD-190-2000-XX | 200 |
| HD-190-2500-XX | 250 |
| HD-190-3000-XX | 300 |
| HD-190-4000-XX | 400 |
| HD-190-5000-XX | 500 |
说明：
除非另有说明，所有数值均为标称值，尺寸以毫米为单位；
FR: :全范围是行程范围，端到端;FR=S为0到S行程范围；
FSO :量程末端测量输出的最大绝对值。
| 供电电源 | ±15VDC | 13~28VDC |
| 输出信号 | ±5V/±10V | 0-5V/0-10V/2-10V/4-20mA |
| 线性精度 | ＜0.3% | |
| 重复性 | ＜0.1% | |
| 工作温度 | -20℃~85℃ | |
| 温度系数 | ＜0.01%℃ | |
| 结构形式 | 分体式 | |
| 出线方式 | M12 连接器或屏蔽电缆线 | |
| 冲击 | 1000g@11 毫秒 | |
| 振动 | 20g@2000Hz | |
| 产品寿命 | 不小于 1000 万次 | |
| 回弹力 | 300g（可定制） | |
| 机械响应 | 10Hz~200Hz@20℃ | |
